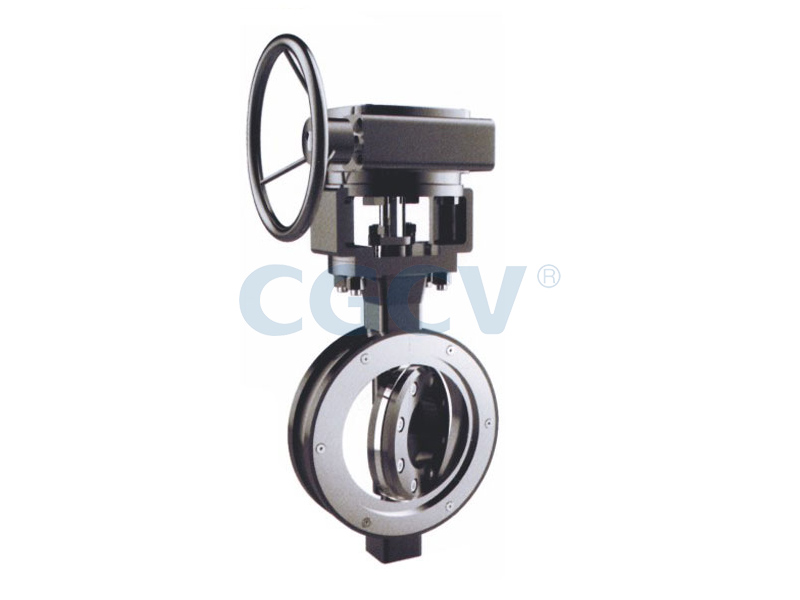

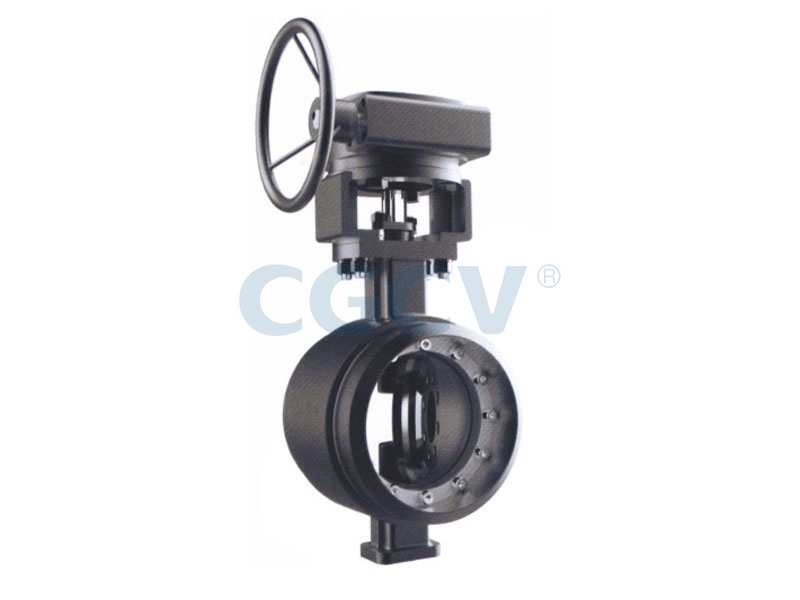

धातु से धातु सीलिंग तितली वाल्व

GYPYD363H हार्ड इम्पैक्ट हार्ड वेल्डिंग बटरफ्लाई वाल्व हमारे तकनीकी कर्मियों द्वारा विदेशी समान उत्पादों की संरचना और विशेषताओं को अवशोषित करने और मूल उत्पादों के उपयोग में मौजूद दोषों पर काबू पाने के बाद अनुकूलित किया गया है, जिससे इसकी सेवा जीवन अधिक टिकाऊ और सीलिंग अधिक विश्वसनीय हो गई है। बटरफ्लाई वाल्व तीन-आयामी सनकी डिजाइन सिद्धांत को अपनाता है, और सीलिंग जोड़ी दो ओवरलैपिंग शंकु झुकाव वाले वर्गों से बनी होती है। वाल्व बॉडी और वाल्व सीट के सनकी मूल्य के बाद, बटरली प्लेट रोटेशन सेंटर तात्कालिक संपर्क और खोलने और बंद करने के अलगाव को महसूस कर सकता है। बटरली प्लेट सीलिंग रिंग मेटल और ग्रेफाइट की एमिनेटेड संरचना द्वारा भूलभुलैया सील को महसूस किया जाता है, जो न केवल वाल्व पर स्विचिंग टॉर्ग को कम कर सकता है, बल्कि बटरली वाल्व के सीलिंग प्रदर्शन को भी सुनिश्चित कर सकता है। बटरली वाल्व के इनलेट और आउटलेट द्विदिशात्मक सील के शून्य रिसाव को महसूस करने के लिए बटरली प्लेट, वाल्व शाफ्ट और एक्ट्यूएटर की सनकी मूल्य को कम करने और ताकत बढ़ाने को अपनाता है।

संरचनात्मक विशेषताएं

1. कॉम्पैक्ट संरचना, छोटे आकार, हल्के वजन, लचीला संचालन, उपयोग करने में आसान;

2. त्रि-आयामी सनकी बहु-परत हार्ड सीलिंग संरचना को अपनाया जाता है, और इसकी सीलिंग प्रदर्शन विश्वसनीय है और शून्य रिसाव तक पहुंचता है;

3. वाल्व में कोई निकला हुआ किनारा नहीं है, जो पाइपलाइन के इन्सुलेशन और रैपिंग के लिए बहुत सुविधा और सुंदरता लाता है; 4. इसमें उच्च तापमान, उच्च दबाव, संक्षारण प्रतिरोध और पहनने के प्रतिरोध की विशेषताएं हैं।

निष्पादन मानक

डिज़ाइन और निर्माण: GB/T12238, JB/T8527

वेल्डिंग आकार: GB/T12224

संरचना की लंबाई: GB/T122

परीक्षण और निरीक्षण: GB/T13927, JB/T9092

प्रदर्शन पैरामीटर

लागू तापमान: कार्बन स्टील: -29℃~425'℃ स्टेनलेस स्टील: -409C~600°

ट्रांसमिशन का प्रकार: वर्म ड्राइव, न्यूमेटिक ड्राइव, इलेक्ट्रिक ड्राइव, हाइड्रोलिक ड्राइव

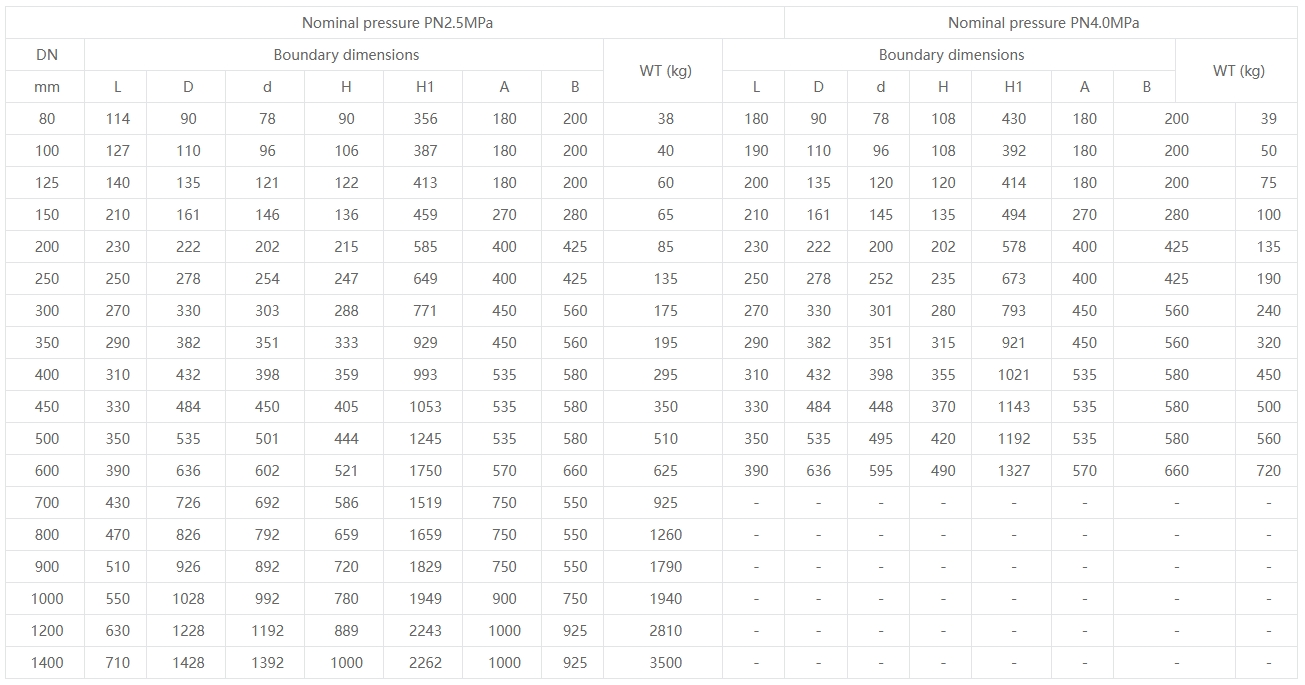

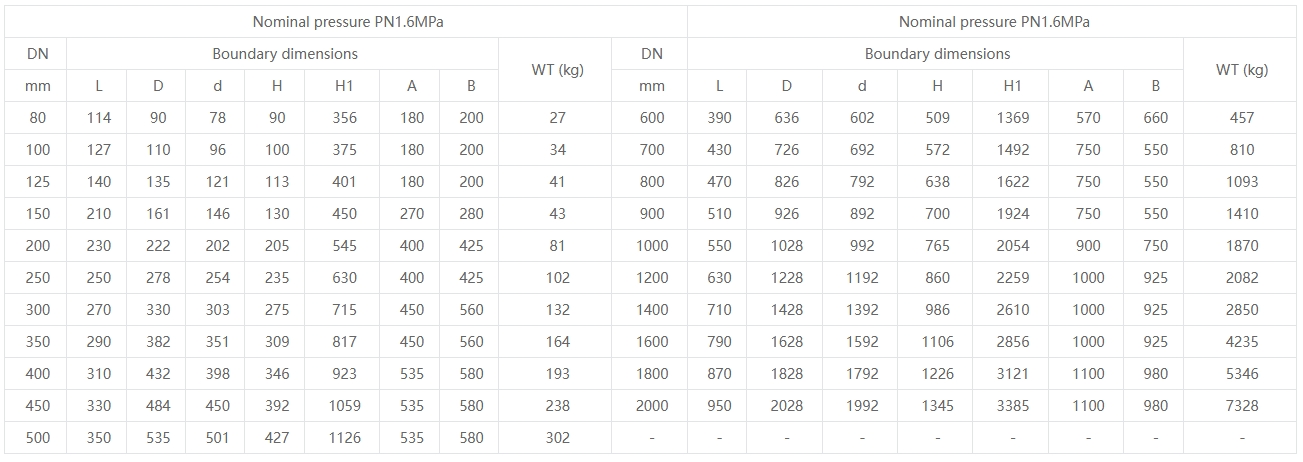

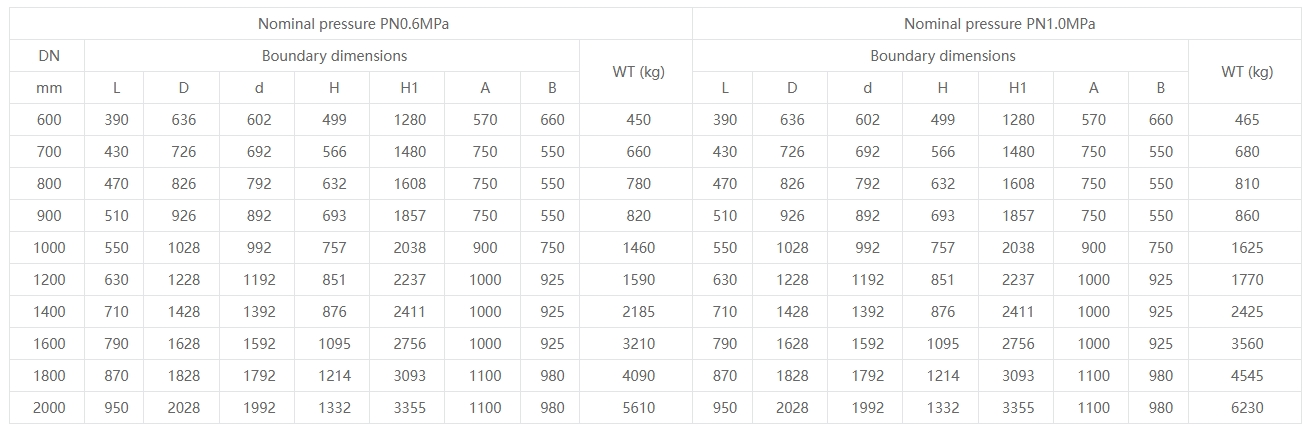

उत्पाद आयाम
